Yüksek Hızlı Elektronik Cihazlar İçin Gelişmiş Galyum Nitrür Transistörleri Yöntemi

Gelişmiş Galyum Nitrür Transistörleri ile Elektronikte Yeni Bir Dönem

Günümüzde yüksek hızlı elektronik cihazların performansını artırmak ve enerji verimliliğini sağlamak amacıyla yapılan araştırmalar, yeni ve çığır açan teknolojik gelişmeleri beraberinde getiriyor. Bu bağlamda, Massachusetts Institute of Technology (MIT), Georgia Tech ve ABD Hava Kuvvetleri Araştırma Laboratuvarı’ndan uzman ekipler, geleneksel silikon tabanlı çiplerin üzerine doğrudan galyum nitrür (GaN) transistörler entegre etme konusunda önemli bir adım attı. Bu yeni yöntem, hem maliyetleri düşürerek üretim süreçlerini kolaylaştırıyor hem de cihazların ısı yönetimi ve sinyal gücü konularında büyük avantajlar sunuyor.

Galyum Nitrürün Yüksek Performansı ve Zorluklar

Galyum nitrür, özellikle yüksek frekans ve voltaj uygulamalarında üstün performans gösteren üstün yarı iletken malzeme olarak bilinir. Mobil baz istasyonları, veri merkezleri ve yüksek performanslı güç elektroniği gibi alanlarda kullanılmakta olan GaN, yüksek maliyetleri ve karmaşık üretim teknikleri nedeniyle yaygınlaşmada engellerle karşılaşmıştı. Ancak, MIT öncülüğünde geliştirilen yeni yöntem, bu engelleri aşmak ve GaN’ın avantajlarını ekonomik ve pratik yollarla kullanmak adına önemli bir aşamayı temsil ediyor.

Yeni Yöntemle Üretim Süreci

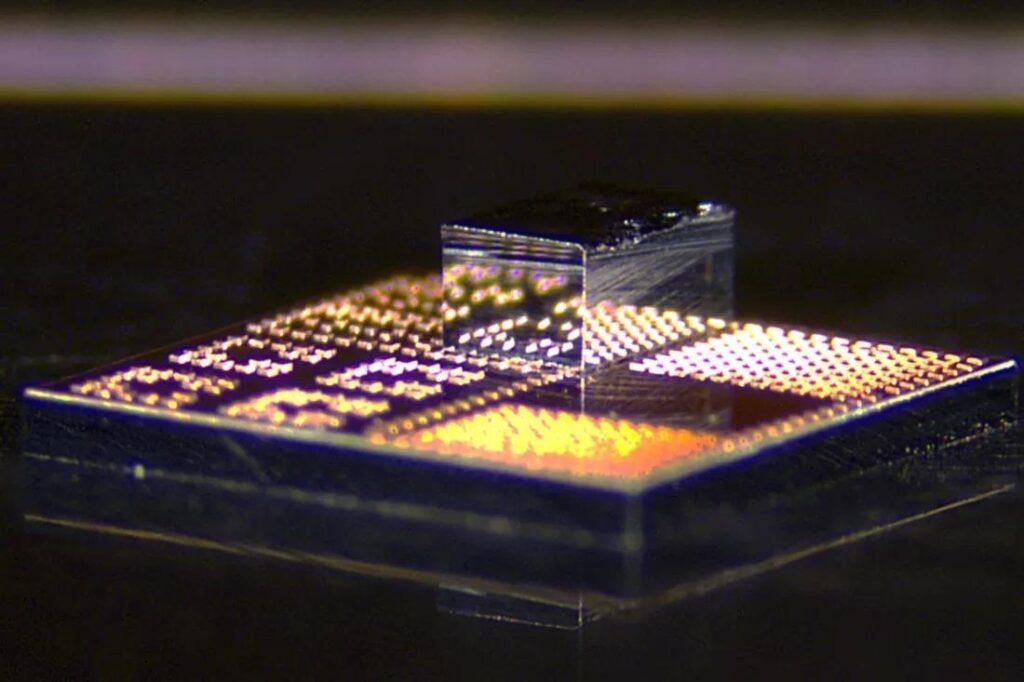

Bu yenilikçi üretim tekniği, yalnızca birkaç yüz mikron büyüklüğündeki GaN transistörlerinin, silikon çiplerin üzerine hassas şekilde entegre edilmesine dayanıyor. İşlem sırasında, mikro bakır sütunlar kullanılarak, GaN transistörler ve silikon çipler birbirine uyumlu hale getiriliyor. Bu sütunlar sayesinde, her iki yapı hizalanarak ve 400°C’nin altında gerçekleşen düşük sıcaklıkta birleştirme sağlanıyor. Bu düşük sıcaklık, hassas yarı iletken yapıların termal zarar görmesini engellerken, maliyetleri önemli ölçüde azaltıyor.

Bakır ile Güçlü ve Ekonomik Bağlantılar

Geçmişte kullanılan altın yerine tercih edilen bakır, hem daha uygun maliyetli hem de yüksek elektrik iletkenliği ile öne çıkıyor. Bu sayede, üretim sırasında hem malzeme israfı azalıyor hem de bağlantıların dayanıklılığı artıyor. Ayrıca, bu özel üretim sürecinde, vakum emiş sistemiyle çalışan ve hassas hizalama sağlayan özel bir yerleştirme aracı kullanılıyor; bu da yüksek hassasiyetle bağlantıların yapılmasını mümkün kılıyor.

Performans ve Uygulama Alanları

İlk testlerde, bu hibrit çiplerin geleneksel silikon tabanlı çiplere kıyasla çok daha geniş bant aralığı ve yüksek sinyal gücü sağladığı gözlemlendi. Ayrıca, tasarım açısından kompakt ve hafif olmalarıyla ısı dağılımında da büyük avantajlar elde edildi. Bu sayede, yüksek performans gerektiren elektronik cihazların ısınma sorunları önemli ölçüde azaltılıyor.

Gelecek Vizyonu ve Potansiyel Uygulamalar

Bu yeni üretim tekniği sadece mobil iletişim ve veri merkezleriyle sınırlı kalmayacak; aynı zamanda, GaN’ın düşük sıcaklıklarda üstün performans sergilemesi, kuantum bilgisayar sistemleri ve diğer gelişmiş elektronik uygulamalarda da önemli bir rol oynayabilir. Bu teknolojinin, yüksek verimlilik ve düşük maliyetle, elektronik alanında devrim yaratması bekleniyor.
